山东HLC-3024龙门CNC加工中心 山东海特大型加工中心
产品详情

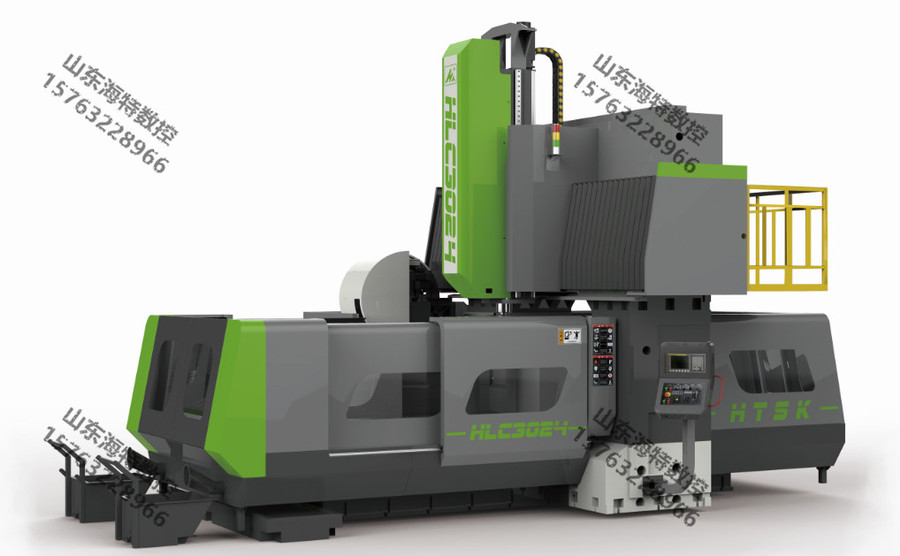

山东HLC-3024龙门CNC加工中心 山东海特大型加工中心

476_副本.jpg未命名@凡科快图[kt.fkw.com] (6).jpg

龙门加工中心是指主轴轴线与工作台垂直设置的加工中心,主要用于加工大型零件。

该机床为单立柱固定,工作台激动结构。主要由床身、立柱、横梁、横向滑台、工作台、主轴、丝杆、润滑系统、冷却系统、数控操作面板以及电控系统等部件组成。

未命名@凡科快图[kt.fkw.com] (4).jpg

1.龙门机体采用独创的三维边境结构设计,经有限元分析,使机体结构得到最大程度的优化,确保机体稳定可靠,又能防止机体变形,从而提高机床使用寿命。

2.龙门底座采用蜂窝交错式加强筋设计,全系龙门机床的底座宽度都保持与工作台宽度一致,使其结构更加稳定。

3.龙门立柱采用45°抗冲击设计,立柱与底座的连接部位,采用了45°的斜跨,既增加了底座与立柱的连接强度,又增加了机床在强力切削时的刚性。

4.龙门横梁采用我们独创的“驼背”式立柱设计,能有效的防止龙门横梁变形下垂。

5.龙门工作台采用“蜂箱式”设计,提高了工作台厚度,增加了工作台刚性,使之承载更大更稳。

6.龙门滑座为45°阶梯斜轨设计,承载与导向的直线导轨不对称排列使其分工各有不同,最大程度减少Z轴重量对龙门横梁的影响,又提高了整个Y轴的精度。

7.龙门滚珠丝杠为外循环插管式螺母为加长型设计,有效防止丝杠过长造成的下垂问题。滚珠丝杠两端采用预配锁紧螺母结构,有效的防止了锁螺母的松动。

8.龙门外防护采用四开门设计(龙门加工中心三开门设计),两侧为推拉门,前后为贯通式对开门,极大方便客户上下工件。龙门横梁有楼梯式检修平台,极大方便对Z、Y轴的检测维修与保养。

9.龙门X轴采用支撑式滑轮组内防护,有效的支撑了防护的重量,在防护运动时,始终保持与导轨的平行,不易产生变形防水可靠性得到提高,寿命得到了提高。Y轴采用了全封闭耐腐蚀的风琴式防护,具有防护效果好封闭效果好等特点。

10.龙门采用我们独创的主动式润滑系统,由数控系统直接控制油泵出油,并且可以感知机床油路所产生的问题及时为客户产生预警防止机床损坏。

未命名@凡科快图[kt.fkw.com] (3).jpg

型号

单位

HLC3024/HLM3024

X轴行程

mm

3200

Y轴行程

mm

2600

Z轴行程

mm

1000

两立柱之间最大宽度

mm

2400

主轴端面到工件台距离

mm

150-1150

Z轴切削速度

mm/min

0-5000

工件台规格(长×宽)

mm

3200×2000

最大载重

kg

10000

T型槽(槽数×槽宽×槽距)

mm

9×22×200

快速位移

m/min

12/12/10

主轴转速范围

r/min

50-6000

主轴锥孔

type

BT50-150

圆盘式/链式刀库(数控铣不含刀库)


BT50-24T/32T

最大刀具直径

mm

空刀¢250满刀¢125

最大刀具长度

mm

400

最大刀具重量

kg

16

刀库形式


圆盘式/链式

主轴伺服电机

kw

ΒIl30/6000

XYZ轴伺服电机

kw

BIS30/2000

操作系统


FANUC/西门子/三菱/新代

定位精度

mm

500mm/±0.0075mm

重复定位精度

mm

500mm/±0.005mm

气源压力

MPa

0.8

电器容量

kw

36

机床轮廓尺寸(LxWxH)

mm

9000×5600×5200

机床重量

T

45
